মিডিয়াম পাওয়ার ট্রান্সফরমার কোর অ্যাসেম্বলির জন্য স্বয়ংক্রিয় EI-66 ল্যামিনেশন স্ট্যাকিং মেশিন, ±0.1 মিমি যথার্থতা, 250 স্ট্যাক/মিনিট, PLC কন্ট্রোল, CE

ইআই-৬৬ স্বয়ংক্রিয় ল্যামিনেশন স্ট্যাকিং মেশিন মাঝারি পাওয়ার ট্রান্সফরমার কোর অ্যাসেম্বলির জন্য

ইআই-৬৬ স্বয়ংক্রিয় ল্যামিনেশন স্ট্যাকিং মেশিনটি মাঝারি-ক্ষমতার ট্রান্সফরমার কোর উৎপাদনের জন্য বিশেষভাবে তৈরি করা হয়েছে, যা ইআই-৬৬ সিলিকন স্টিল ল্যামিনেশনগুলি নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে পরিচালনা করে। এটি ম্যানুয়াল বা আধা-স্বয়ংক্রিয় পদ্ধতির একটি আদর্শ আপগ্রেড, যা ৫০-২০০ ভিএ পাওয়ার ট্রান্সফরমার, কারেন্ট/ভোল্টেজ ইন্সট্রুমেন্ট ট্রান্সফরমার এবং রিঅ্যাক্টর কোর উৎপাদনকারী নির্মাতাদের জন্য। ক্লোজড-লুপ পিএলসি নিয়ন্ত্রণের অধীনে, মেশিনটি প্রি-উন্ড ববিনগুলিতে ই-টাইপ এবং আই-টাইপ ল্যামিনেশনগুলি পর্যায়ক্রমে ফিড করে, প্রতি মিনিটে ২৫০ স্ট্যাক পর্যন্ত গতিতে ইন্টারলিভড স্ট্যাকিং প্রক্রিয়া সম্পন্ন করে, যেখানে স্ট্যাকিং নির্ভুলতা প্লাস বা মাইনাস ০.১ মিমি। এটি ম্যানুয়াল অপারেশনে সাধারণ গ্যাপ ত্রুটি এবং আলগা স্ট্যাকিং দূর করে, কোর পারমিয়াবিলিটি ধারাবাহিকতা ৯৫ শতাংশের উপরে বাড়ায়।

সিলিকন শীট থেকে ফিনিশড কোর পর্যন্ত — একটি স্বয়ংক্রিয় চক্র

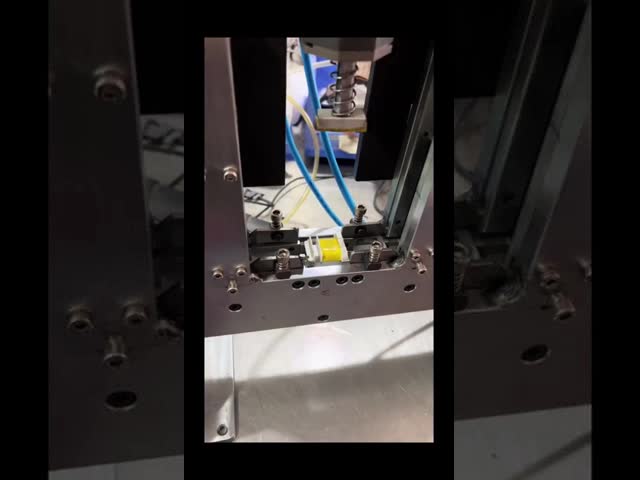

ইআই-৬৬ স্ট্যাকিং প্রক্রিয়া একটি সুবিন্যস্ত একক-চক্র কর্মপ্রবাহ অনুসরণ করে: অপারেটর প্রি-কাট ইআই-৬৬ সিলিকন স্টিল শীট স্ট্যাকগুলি ফিডিং ম্যাগাজিনে লোড করে এবং ক্ষত ববিনটি ফিক্সচারে রাখে। পিএলসি সিস্টেম তখন নিউম্যাটিক ফিডিং মেকানিজম সক্রিয় করে, যা পৃথক ই-ল্যামিনেশনগুলি আলাদা করে এবং তুলে নেয়, ববিন উইন্ডোতে প্রবেশ করায়, তারপর আই-ল্যামিনেশনগুলি তুলে নেয় এবং একটি ইন্টারলিভড প্যাটার্নে প্রবেশ করায়। একটি ফটোইলেকট্রিক সেন্সর প্রতিটি ল্যামিনেশন গণনা করে এবং প্রবেশ যাচাই করে। পূর্বনির্ধারিত সংখ্যায় পৌঁছানোর পর, মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং সমাপ্তির সংকেত দেয়। ফিনিশড কোরটি সরানো হয় এবং পরবর্তী উৎপাদন ধাপের জন্য প্রস্তুত — ভার্নিশিং, টেস্টিং বা অ্যাসেম্বলি। পুরো চক্রটি প্রতি কোরের জন্য মাত্র কয়েক সেকেন্ড সময় নেয়, কোনও ম্যানুয়াল ল্যামিনেশন হ্যান্ডলিংয়ের প্রয়োজন হয় না।

মূল স্পেসিফিকেশন

ইআই-৬৬ মেশিনকে কী আলাদা করে তোলে

✅ মাঝারি আকারের কোরের জন্য অপ্টিমাইজ করা হয়েছে – ফিডিং ম্যাগাজিন, ইনসার্শন ডাইস এবং ববিন ফিক্সচার ইআই-৬৬ ল্যামিনেশনের জন্য বিশেষভাবে পরিমাপ করা হয়েছে। সার্বজনীন স্ট্যাকিং মেশিনগুলির বিপরীতে যেগুলির ঘন ঘন পরিবর্তন প্রয়োজন, এই ডেডিকেটেড মডেলটি একই কোরের আকারের দীর্ঘ উৎপাদন রানের সময় ধারাবাহিক ফিডিং এবং ইনসার্শন পারফরম্যান্স বজায় রাখে।

✅ ফটোইলেকট্রিক গণনা অ্যান্টি-জ্যাম লজিক সহ – প্রতিটি ল্যামিনেশন একটি উচ্চ-গতির ফটোইলেকট্রিক সেন্সর দ্বারা গণনা করা হয়। যদি কোনও মিসফিড বা জ্যাম সনাক্ত করা হয়, মেশিনটি ০.৫ সেকেন্ডের মধ্যে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, ডাই সেট বা আংশিকভাবে স্ট্যাক করা কোরের ক্ষতি প্রতিরোধ করে। এটি স্ক্র্যাপ রেট ০.৩ শতাংশের নিচে কমিয়ে আনে।

✅ CRGO এবং CRNGO ডুয়াল সামঞ্জস্যতা – ফিডিং মেকানিজম ০.৩ মিমি থেকে ০.৫ মিমি পুরুত্বের গ্রেইন-ওরিয়েন্টেড এবং নন-ওরিয়েন্টেড উভয় সিলিকন স্টিল শীট পরিচালনা করে, যা নির্মাতাদের বিভিন্ন দক্ষতা এবং খরচের লক্ষ্যের জন্য কোর উপাদান নির্বাচনে নমনীয়তা দেয়।

✅ উন্নত চৌম্বকীয় পারফরম্যান্সের জন্য ইন্টারলিভড স্ট্যাকিং – এক এক করে ই এবং আই ইন্টারলিভড প্যাটার্ন অভিন্ন ফ্লাক্স বিতরণ এবং ন্যূনতম এয়ার গ্যাপ সহ কোর তৈরি করে, যা মাঝারি-পাওয়ার ট্রান্সফরমারগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ যেখানে কোর লস সরাসরি দক্ষতার রেটিংকে প্রভাবিত করে।

✅ রেসিপি স্টোরেজ সহ পিএলসি টাচ স্ক্রিন – অপারেটররা বিভিন্ন উৎপাদন ব্যাচের জন্য স্ট্যাকিং প্যারামিটার (ল্যামিনেশন সংখ্যা, গতি, ডিওয়েল টাইম) সংরক্ষণ এবং পুনরুদ্ধার করতে পারে। ব্যাচগুলির মধ্যে প্যারামিটার পরিবর্তন ৩০ সেকেন্ডের কম সময় নেয়।

✅ ওয়ার্কশপ নমনীয়তার জন্য কমপ্যাক্ট ফুটপ্রিন্ট – প্রায় ৮৫ কেজি ওজনের মেশিনটি উৎপাদন লাইনের মধ্যে স্থানান্তরের জন্য যথেষ্ট বহনযোগ্য। এটি স্ট্যান্ডার্ড নিউম্যাটিক সাপ্লাই এবং এসি পাওয়ারের সাথে সংযোগ স্থাপন করে, কোনও বিশেষ ফাউন্ডেশনের প্রয়োজন হয় না।

অ্যাপ্লিকেশন

ইআই-৬৬ ল্যামিনেশন স্ট্যাকিং মেশিন ব্যাপকভাবে উৎপাদনে ব্যবহৃত হয়:

• শিল্প নিয়ন্ত্রণ এবং পাওয়ার সাপ্লাইয়ের জন্য ৫০-২০০ ভিএ পাওয়ার ট্রান্সফরমার

• মিটারিং এবং সুরক্ষার জন্য কারেন্ট ট্রান্সফরমার (সিটি) এবং ভোল্টেজ ট্রান্সফরমার (পিটি)

• অ্যামপ্লিফায়ার এবং ব্রডকাস্ট সরঞ্জামের জন্য অডিও এবং আউটপুট ট্রান্সফরমার

• ফিল্টার এবং পাওয়ার ফ্যাক্টর সংশোধনের জন্য রিঅ্যাক্টর এবং চোক কোর

• ইআই-৬৬ কোর স্ট্যাকিংয়ের প্রয়োজন এমন বিশেষ ইলেক্ট্রোম্যাগনেটিক উপাদান

অন্যান্য ইআই আকারের (ইআই-২৮ থেকে ইআই-১৩৩) জন্য কাস্টম টুলিং অনুরোধে উপলব্ধ, যা নির্মাতাদের একটি একক প্ল্যাটফর্মের সাথে উৎপাদন পরিধি প্রসারিত করতে সক্ষম করে।

বিক্রয়োত্তর সেবা ও সহায়তা

প্রতিযোগিতামূলক মূল্য এবং সিই সার্টিফিকেশন সহ সরাসরি কারখানার সরবরাহ। আমরা জিই ভার্নোভা, ইটোন, সিএটিএল এবং চিন্ট ইলেকট্রিক সহ বিশ্বব্যাপী স্বীকৃত ট্রান্সফরমার নির্মাতাদের কাছে ইআই ল্যামিনেশন স্ট্যাকিং সরঞ্জাম সরবরাহ করেছি, যার পণ্যগুলি ২০ টিরও বেশি দেশে রপ্তানি হয়েছে। ১-১৫ কার্যদিবসের মধ্যে ডেলিভারি। ব্যাপক বিক্রয়োত্তর প্যাকেজে ভিডিওর মাধ্যমে ইনস্টলেশন গাইডেন্স, রিমোট পিএলসি প্যারামিটার সাপোর্ট, খুচরা যন্ত্রাংশ সরবরাহ এবং ডেলিভারির তারিখ থেকে ১২ মাসের ওয়ারেন্টি অন্তর্ভুক্ত।
